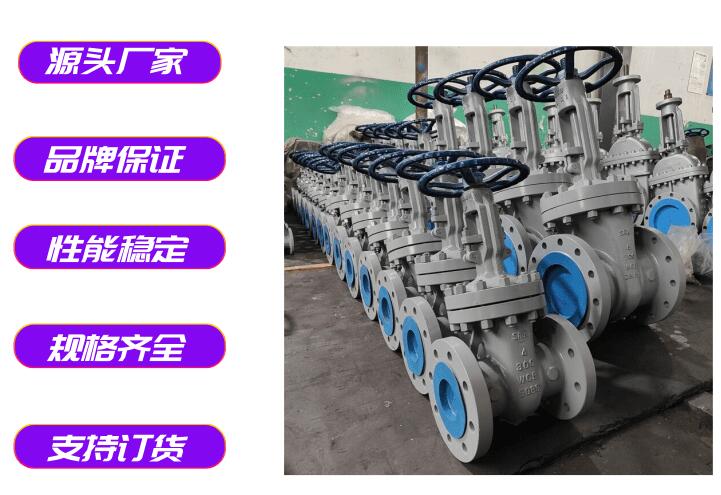

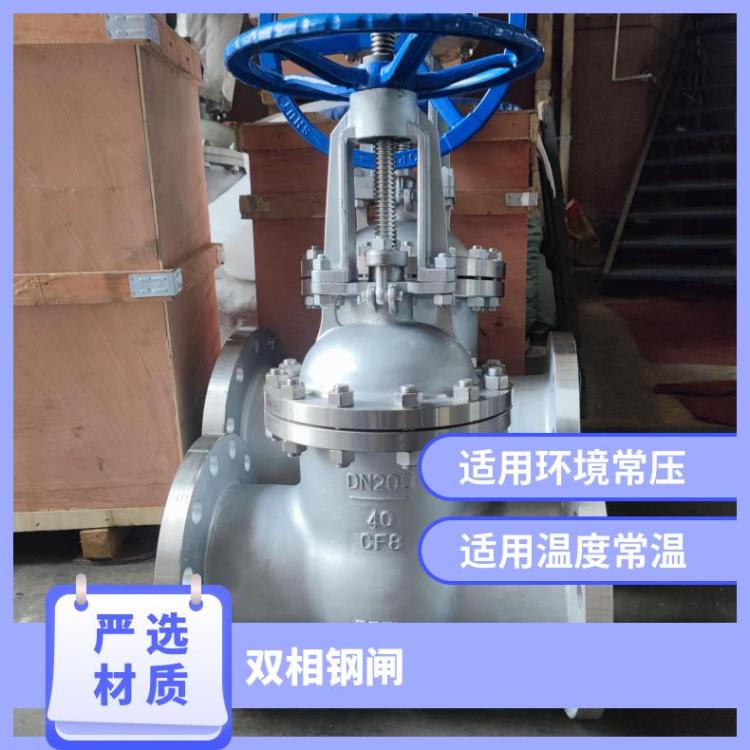

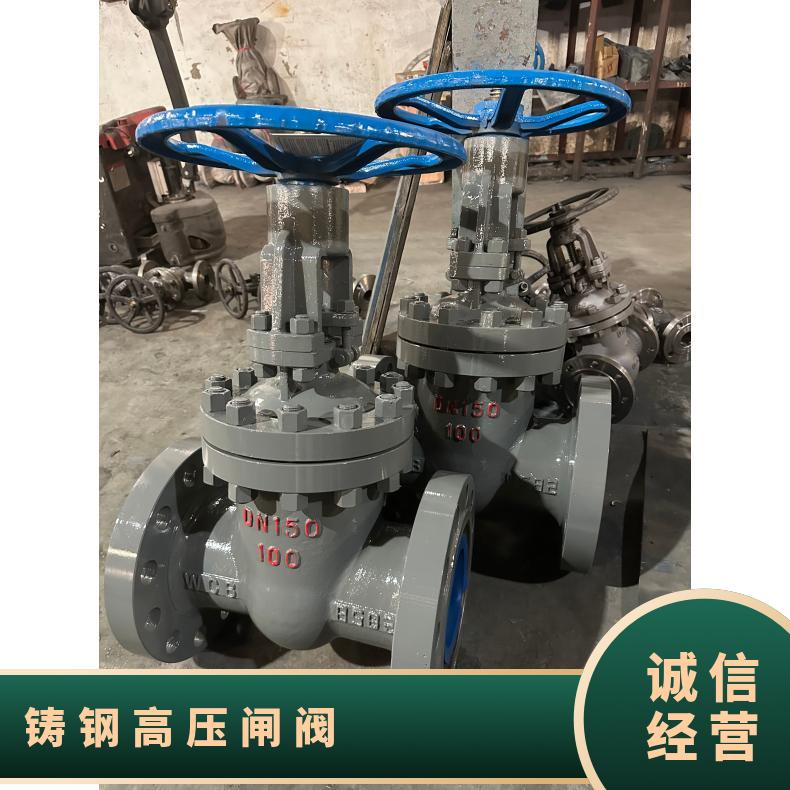

閘閥|Z41Y-100C|DN300，閘閥|Z41Y-100C|DN400產品詳情圖片
Z41Y-100C閘閥是一種高壓鑄鋼法蘭閘閥，適用于手動操作，常用于蒸汽管道的開關控制。該閥門的設計特點包括結構緊湊、設計合理、剛性好、通道流暢，且流量系數小。其密封面采用不銹鋼和硬質合金材料，具有較長的使用壽命。此外，該閥門采用柔性石墨填料，密封可靠，操作輕便靈活。
Z41Y-100C閘閥適用于石油化工、火力發電廠等油品、水蒸氣管路，作為接通或截斷管路中介質的啟閉裝置。其工作溫度范圍廣泛，適用于高溫高壓環境。
該閥門的驅動方式包括手動、氣動、電動和齒輪傳動等多種方式，結構形式為彈性楔式單閘板和剛性楔式單閘板雙閘板型式。
Z41Y-100C閘閥的主要技術參數如下：
- 公稱通徑：DN100mm
- 壓力等級：1000psi（約6.9MPa）
- 材質：304不銹鋼、WCB碳鋼
- 連接形式：法蘭連接
- 適用介質：蒸汽、水、油品等
- 驅動方式：手動、電動、氣動、齒輪傳動
- 密封面材料：不銹鋼和硬質合金
- 適用溫度范圍：高溫環境，具體溫度范圍需根據具體型號和介質確定
Z41Y-100C閘閥的結構特點和應用場景：
- 結構緊湊、設計合理：閥門剛性好，通道流暢，流阻系數小
- 密封可靠：采用柔性石墨填料，操作輕便靈活
- 適用范圍廣：廣泛適用于石油化工、火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置
在閥門的設計上，Z41Y-100I高溫高壓鉻鉬鋼蒸汽法蘭閘閥采用了法蘭連接方式，使得安裝更加便捷，同時也增強了閥門的密封性能。其獨特的閘板設計，不僅保證了閥門的流暢通流，而且使得閥門在關閉時更加嚴密，有效防止了蒸汽的泄漏。
此外，該閥門還具備出色的操作性能。其啟閉靈活，響應迅速，能夠快速地調節和控制蒸汽的流量和壓力。同時，閥門的維護保養也十分方便，只需定期對閥門進行潤滑和檢查，即可保證其長期穩定運行。
綜上所述，Z41Y-100I高溫高壓鉻鉬鋼蒸汽法蘭閘閥憑借其優異的耐高溫高壓性能、卓越的耐腐蝕性以及出色的操作性能，成為了眾多工業領域中不可或缺的重要設備。無論是對于提高生產效率，還是對于保障生產安全，這款閥門都發揮著舉足輕重的作用。
|
型號 |
材料 |
|||
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
|
Z41W-16P~25P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
本體材料 |
石棉石墨或柔性石墨 |
|
Z41Y-16P~25P |
堆焊硬質合金 |
|||
|
Z41W-16R~25R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
本體材料 |
|
|
Z41Y-16R~25R |
堆焊硬質合金 |
|||
|
Z41W-40P~63P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
本體材料 |
聚四氟乙烯 |
|
Z41Y-40P~63P |
堆焊硬質合金 |
|||
|
Z41W-40R~63R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
本體材料 |
|
|
Z41Y-40R~63R |
堆焊硬質合金 |
|||
|
Z41Y-100P~160P |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
堆焊硬質合金 |
聚四氟乙烯 |
|
Z41Y-100R~160R |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
||
|
Z41H-40P~200P |
鉻鎳鈦不銹鋼 |
不銹鋼 |
不銹鋼或不銹鋼+硬質合金 |
柔性石墨 |
|
Z41H-40R~200R |
鉻鎳鉬鈦不銹鋼 |
不銹鋼 |
不銹鋼或不銹鋼+硬質合金 |
柔性 |
Z41H、Z41Y、Z41W（PN100）不銹鋼閘閥主要外形尺寸
|
DN |
L |
D |
H |
W |
重量 / kg |
|
50 |
250 |
195 |
680 |
300 |
48 |
|
65 |
280 |
220 |
720 |
300 |
68 |
|
80 |
310 |
230 |
870 |
350 |
92 |
|
100 |
350 |
265 |
885 |
400 |
133 |
|
125 |
400 |
310 |
1020 |
450 |
216 |
|
150 |
450 |
350 |
1110 |
500 |
275 |
|
200 |
550 |
430 |
1225 |
500 |
360 |
|
250 |
650 |
500 |
1257 |
550 |
700 |
