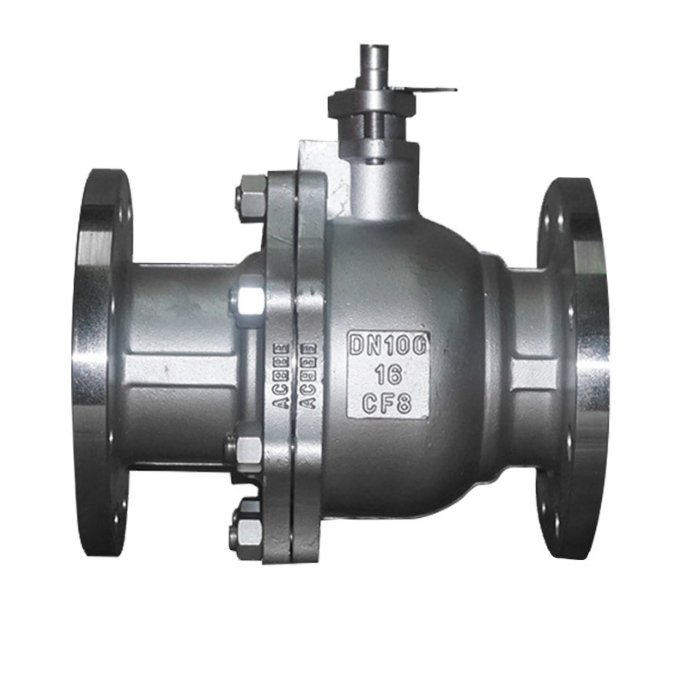

手動球閥Q41W-16R DN125詳細技術參數及指導說明書

[ 2024-10-29 ]

更多相關產品點擊：球閥

手動球閥Q41W-16R DN125的詳細技術參數如下‌：

‌品牌‌：上海湖泉
‌型號‌：Q41W-16R
‌材質‌：316不銹鋼
‌連接形式‌：法蘭
‌結構形式‌：浮動球
‌3C閥門類別‌：工業
‌公稱通徑‌：DN125
‌適用介質‌：水、蒸汽、油品等
‌壓力環境‌：常壓
‌工作溫度‌：常溫
‌標準‌：國標
‌流動方向‌：單向

此外，手動球閥Q41W-16R還具有以下特點：

‌操作方便‌：開閉迅速，只需旋轉90°即可完成全開或全關動作，便于遠距離控制‌。
‌適用范圍廣‌：適用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業、城建等領域‌。
‌安全設計‌：閥桿設有防吹出結構，填料選用編結、柔性石墨密封圈或四氟烯密封圈，確保密封可靠性‌。

這些參數和特點使得Q41W-16R手動球閥在各種工業應用中表現出色，滿足不同工況下的使用需求。

手動球閥Q41W-16R的優點主要包括以下幾個方面‌： ‌耐磨、耐高溫‌：Q41W-16R手動球閥采用316L不銹鋼材質，具有較高的硬度和耐磨性，能夠在-25°C到425°C的溫度范圍內穩定工作，適用于各種高溫環境‌。 ‌開關輕便‌：該閥門設計為單面密封，操作力矩小，開關動作輕松，操作方便，適合頻繁操作的環境‌。 ‌使用壽命長‌：由于材質的高硬度和耐磨性，Q41W-16R手動球閥的使用壽命較長，減少了維護和更換的頻率‌。 ‌密封性能好‌：閥門采用硬質合金密封面和彈簧加載的閥座設計，確保了良好的密封性能，適用于各種工況條件‌。 ‌適應范圍廣‌：Q41W-16R手動球閥適用于多種工況條件，包括高溫、高壓和腐蝕性介質等，具有廣泛的應用范圍‌。

1.6MPa主要連接尺寸：

型號	公稱通徑 DN(mm)	尺寸(mm)
型號	公稱通徑 DN(mm)	L	D	D1	D2	b-f	z-Φd	H	W
PN16	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	16-3	4-Φ18	105	230
	50	200	160	125	100	16-3	4-Φ18	115	240
	65	220	180	145	120	18-3	4-Φ18	145	280
	80	250	195	160	135	20-3	8-Φ18	160	310
	100	280	215	180	155	20-3	8-Φ18	185	330
	125	320	245	210	185	22-3	8-Φ18	215	600
	150	360	280	240	210	24-3	8-中23	245	800
	200	400	335	295	265	26-3	12-Φ23	300	1000
	250	450	405	355	320	30-3	12-Φ25	380	1200

2.5MPa主要連接尺寸：

型號	公稱通徑 DN(mm)	尺寸(mm)
型號	公稱通徑 DN(mm)	L	D	D1	D2	b-f	z-Φd	H	W
PN25	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	18-3	4-Φ18	105	230
	50	200	160	125	100	20-3	4-Φ18	115	240
	65	220	180	145	120	22-3	8-Φ18	145	280
	80	250	195	160	135	22-3	8-Φ18	160	310
	100	280	230	190	160	24-3	8-Φ23	185	330
	125	320	270	220	188	28-3	8-Φ25	215	600
	150	360	300	250	218	30-3	8-Φ25	245	800
	200	400	360	310	278	34-3	12-Φ25	300	1000
	250	450	425	370	332	36-3	12-Φ30	380	1200

4.0MPa主要連接尺寸：

型號	公稱通徑 DN(mm)	尺寸 (mm)
型號	公稱通徑 DN(mm)	L	D	D1	D2	D6	b-f	z-Φd	H	W
PN40	15	130	95	65	45	40	16-2	4-Φ14	70	115
	20	140	105	75	55	51	16-2	4-Φ14	80	130
	25	150	115	85	65	58	16-2	4-Φ14	90	150
	32	180	135	100	78	66	18-3	4-Φ18	100	190
	40	200	145	110	85	76	18-3	4-Φ18	110	230
	50	220	160	125	100	88	20-3	4-Φ18	120	240
	65	250	180	145	120	110	22-3	8-Φ18	150	280
	80	280	195	160	135	121	22-3	8-Φ18	170	310
	100	320	230	190	160	150	24-3	8-Φ23	190	330
	125	360	270	220	188	176	28-3	8-Φ25	220	600
	150	400	300	250	218	204	30-3	8-Φ25	250	800
	200	550	375	320	282	260	38-3	12-Φ30	390	1200

6.4MPa主要連接尺寸：

型號 Type	公稱通徑 DN(mm)	尺寸(mm)
型號 Type	公稱通徑 DN(mm)	L	D	D1	D2	D6	b-f	z-Φd	H	W
PN64	15	140	105	75	55	40	18-2	4-Φ14	75	115
	20	160	125	90	68	51	20-2	4-Φ18	85	130
	25	180	135	100	78	58	22-2	4-Φ18	95	150
	32	200	150	110	82	66	24-2	4-Φ23	105	190
	40	220	165	125	95	76	24-3	4-Φ23	120	230
	50	250	175	135	105	88	26-3	4-Φ23	130	240
	65	280	200	160	130	110	28-3	8-Φ23	160	280
	80	320	210	170	140	121	30-3	8-Φ23	180	310
	100	360	250	200	168	150	32-3	8-Φ25	200	330
	125	381	295	240	202	176	36-3	8-Φ30	230	600
	150	403	340	280	240	204	38-3	8-Φ34	260	800
	200	502	405	345	300	260	44-3	12-Φ34	400	1200

使用場景‌： ‌石油、天然氣輸送管道‌：由于Q41W-16R手動球閥能夠承受高溫和高壓，適用于石油和天然氣輸送管道的開關控制。 ‌化工行業‌：在化工生產過程中，該閥門能夠耐受各種腐蝕性介質，確保生產過程的穩定進行。 ‌電力行業‌：在發電廠和變電站中，Q41W-16R手動球閥用于控制蒸汽和高溫介質的流動，確保系統的安全運行。綜上所述，Q41W-16R手動球閥憑借其耐磨、耐高溫、輕便操作和長壽命等優點，在多個工業領域中都有廣泛的應用。
