上海湖泉閥門有限公司電動閘閥專業生產廠家，各種規格型號齊全，電動閘閥價格實惠，歡迎來電咨詢!電動閘閥被廣泛應用于石油，化工，造紙，電力，冶金，城建等領域。電動閘閥安裝使用維護說明書目錄1、用途和性能規范2、采用技術標準3、結構特點和使用原理4、閥門主要零件材料5、保管、安裝、使用、檢查，電動閘閥說明書 目錄1.范圍 2.結構特點與操作原理 2.1 電路安裝圖 2.1.1開啟過程 2.1.2關閉過程 3.主要技術參數 4.安裝與使用保養 4.1安裝 4.2... 電動閘閥目錄
一、產品概述
二、引用標準
三、適用范圍
四、性能特點
五、主要技術參數

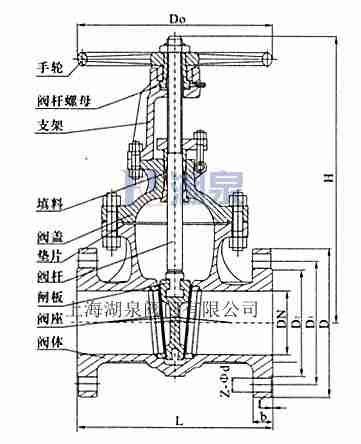

六、結構簡圖
七、維護、保養、安裝和使用注意事項
本電動閘閥主要由閘閥和執行機構兩部分組成，電裝采用電動執行機構。其輸出軸采用閥桿螺母式連接形式，接盤法蘭尺寸按F16，帶動閥桿上下運動。從而驅動閥桿帶動閘板做上升和下降的直線運動，以達到開啟和關閉閥門的目的。閥門電裝上設有手動操作機構，在無電源時可采用手動操作來啟閉閥門，手輪順時針轉動時關閉閥門。逆時針轉動時則開啟電動閥門。  閥門中法蘭采用自壓密封結構，其密封墊片采用316不銹鋼金屬墊片，可以承受4500磅級的高壓密封，密封性能可靠。閘板采用楔式單閘板結構，閥門體積小、結構緊湊。3.5閥體采用鍛焊結構，從根本上解決了由于鑄造缺陷而造成的質量問題，消除了廢品率，提高了產品的可靠性。閘板和閥座密封面材料堆焊鈷基硬質合金。3.7閥桿、閥蓋上設有倒關密封裝置。當有必要時，可暫時利用此倒關密封裝置，使介質同填料箱隔離，但不可以利用倒關裝置更換填料。
電動閘閥的安裝與維護應注意以下事項：手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。雙閘板閘閥應垂直安裝(即閥桿處于垂直位置,手輪在頂部)。帶有旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力)。帶傳動機構的閘閥，按產品使用說明書的規定安裝。
　　如果閥門經常開關使用,每月至少潤滑一次.閘閥是作為截止介質使用，在全開時整個流通直通，此時介質運行的壓力損失最小。閘閥通常適用于不需要經常啟閉，而且保持閘板全開或全閉的工況。不適用于作為調節或節流使用。對于高速流動的介質，閘板在局部開啟狀況下可以引起閘門的振動，而振動又可能損傷閘板和閥座的密封面，而節流會使閘板遭受介質的沖蝕。從結構形式上，主要的區別是所采用的密封元件的形式。根據密封元件的形式，常常把閘閥分成幾種不同的類型，如：楔式閘閥、平行式閘閥、平行雙閘板閘閥、楔式雙閘板閘等。最常用的形式是楔式閘閥和平行式閘閥。 電動閘閥維護、保養、安裝和使用注意事項
1、閥門應整齊地存放在干燥通風的室內 ,通道兩端必須用蓋板堵塞 。
2. 閥門如長期存放應定期檢查 ，對外露的加工表面須更換防銹油．并消除表面的污垢和鐵銹。
3. 閥門安裝由自應仔細核對本閥的性能是否于適使用要求相符 ，并清除閥門外表污垢。
4、本閥門可安裝于管路中任何位置 ，但須注意桂修和操作方便。
5. 應采用扳手將連接法蘭的螺母對稱交錯地?cái)Q累 ，并應遵兔螺母扭曲或過緊。
6. 本閥使用過程中應經常保持清潔 ，閥桿螺母部分及軸承應定期潤滑。
7、發現故障時應立即停止使用 ，查明原因并消除之 ．

電動閘閥訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；b．連接形式；c．公稱直徑；d．產品使用介質及溫度、壓力范圍；e．試驗、檢驗標準及其他要求。
2、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
3、 本廠可根據客戶特定要求配置各類驅動裝置。
4、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
