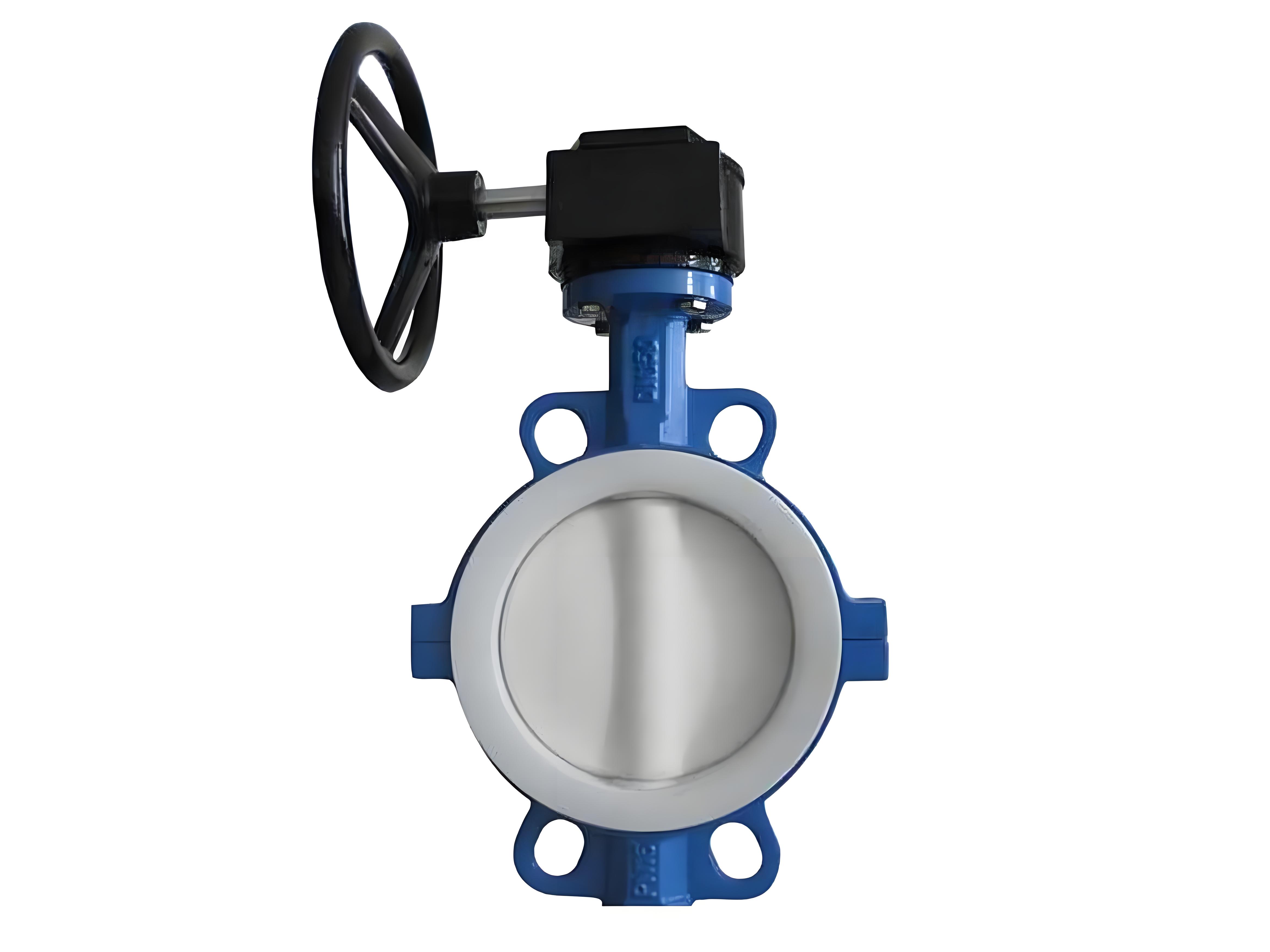

產品名稱：蝶閥D341F-16C\DN300\閥體 WCB+內襯 PTFE[ 2024-10-08 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、蝶閥D341F-16C\DN300\閥體 WCB+內襯 PTFE介紹

上海湖泉閥門集團有限公司D341F-16C蝶閥是一種渦輪軟密封法蘭蝶閥，具有結構簡單、體積小、重量輕、造價低的特點，尤其適合氣動碟閥。‌ 該蝶閥采用雙偏心結構，具有越關越緊的密封功能，確保了可靠的密封性能。密封副材料選用不銹鋼和耐油橡膠配對，使用壽命長。蝶板采用框架結構，強度高，過流面積大，流阻小。整體烤漆處理，有效防止銹蝕‌。該蝶閥適用于溫度在80-120℃范圍內的各種介質，如空氣、水、污水、蒸氣、煤氣、油品等。它廣泛應用于食品、醫藥、化工、石油、電力、輕紡、造紙等行業的給排水和氣體管道中，用于調節流量和截流介質。該閥門操作輕便，可通過渦輪傳動進行控制，啟閉迅速省力，全開時有效流通面積較大‌。它的密封材料采用丁腈橡膠和氟橡膠，保證了在各種工況下的良好密封性能。其設計考慮了低壓下實現良好密封的需求，轉軸兩側碟板受力均衡，啟閉力矩小。此外，該閥門還具有四級加載彈性密封，保證了內外零泄漏，滿足各種化學工況的腐蝕性介質使用需求‌。

二、蝶閥D341F-16C\DN300產品技術參數

號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
號	零件名稱	Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板	WCB		CF8	CF8M	CF3	CF3M
3	閥桿	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	000Cr17Ni14Mo2
4	襯里/閥座	PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5	緊固銷	2Cr13		1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	000Cr17Ni14Mo2
6	填料	PTFE(F4)
7	填料壓蓋	WCB		CF8	CF8M	CF3	CF8
8	支架	WCB		CF8		CF8
9	緊固螺栓	35		1Cr17Ni2		1Cr18Ni2
10	螺母	45		1Cr18Ni9		0Cr18Ni9

公稱通徑mm	L	H	H0	A	B	D	D1	D2	n-d	重量kg
50	108	63	306	180	200	165	125	99	4-18	13
65	112	70	321	180	200	185	145	118	4-18	14
80	114	83	346	180	200	200	160	132	8-18	15.5
100	127	105	387	180	200	220	180	156	8-18	19.5
125	140	115	411	180	200	250	210	184	8-18	25.5
150	140	137	447	270	280	285	240	211	8-22	28.5
200	152	164	572	270	280	340	295	266	12-22	48
250	250	206	646	270	280	405	355	319	12-26	69
300	270	230	738	380	420	460	410	370	12-26	91
350	290	248	761	380	420	520	470	429	16-26	110
400	310	289	877	450	470	580	525	480	16-30	140
450	330	320	938	480	490	640	585	548	20-30	180
500	350	343	993	480	490	715	650	609	20-33	215
600	390	413	1131	480	490	840	770	720	20-36	290
700	430	478	1476	640	660	910	840	794	24-36	560
800	470	525	1533	640	660	1025	950	901	24-39	910
900	510	585	1655	750	860	1125	1050	1001	28-39	1500
1000	550	640	1765	850	900	1255	1170	1112	28-42	1750
1200	630	755	1995	850	900	1485	1390	1328	32-48	2180
1400	710	910	2310	1000	925	1685	1590	1530	36-48	2400
1600	790	1030	2595	1000	925	1930	1820	1750	40-56	2870
1800	870	1140	2810	1100	980	2130	2020	1950	44-56	3380
2000	950	1250	3100	1100	980	2345	2230	2150	48-62	4010
